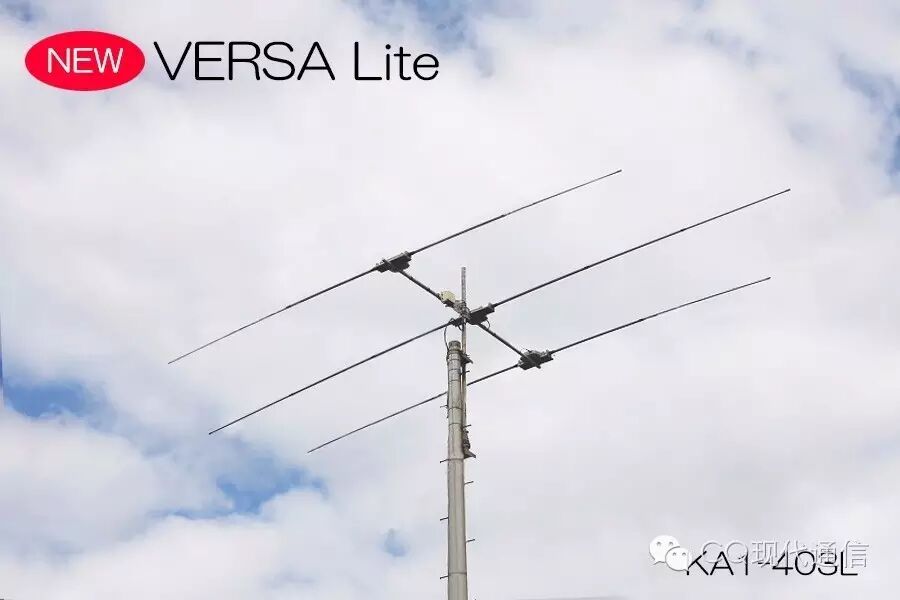

Versa Lite 简洁的外表
经过两年时间的设计和制作,日本工人舍将这支神奇的天线从纸面上搬入了现实。一般来说八木在制造完成之后,其最适合的频段就已确定。而一支仅有三单元的八木天线,却可以提供7MHz至50MHz内全业余频段的覆盖,并从21MHz到50MHz波段,该天线都能以电尺寸上的全尺寸的形式来提供最高的增益,怎么做到的呢?
光看这个名字你就会懂,Versa Lite是Versa天线的精简版
只看外观的话,新Versa Lite的外观和普通的八木天线差别不大,整支天线外壳是由玻璃钢材质制造而成,而秘密在于天线内部。每根振子内部的辐射子是两根对称的铜带,可以通过中间的两只电机控制,在玻璃钢外壳里自由的伸缩。从而调整实际天线内部的辐射体长度,达到对于不同频带上的电长度全尺寸匹配的要求。
自动收放的天线辐射子
整个调整过程实际上是完全自动的,八木天线内部的匹配盒会根据发射机的频段设定自动开始调整振子内部铜带的长度,从而提供更佳的发射效果。而你也可以手动调节想要使用的频段。对于没办法达到电长度全尺寸的波段,天线将会利用匹配盒中的线圈来匹配,使天线工作在缩短的状态下。而包含7MHz的型号“Versa 403L”工作在7MHz和10MHz的时候会只使用一支振子,形成缩短的DP天线工作。利用这些折衷的办法,使得天线形成了较宽带的频率覆盖范围。
天线内部结构
除此之外,这根天线令人称道的地方还在于其控制器,这根天线内置了旋转器,而控制器可对其进行一定程度的控制。除了一般意义上的方向旋转以外,控制器还内置了贴心的180°旋转、驻波比微调、天线振子长度微调等·功能。天线的形式和长度也可以通过控制器调整。对于这根天线来说,控制器和天线本体平分秋色,精彩程度不相上下。

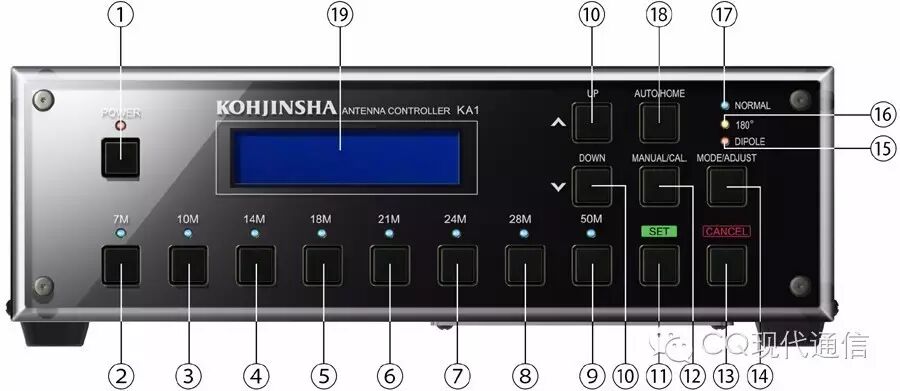

控制器外形
那么,这根天线适合什么样的朋友使用呢?
考虑到其较小的体积下相当好的频段覆盖和发射效率,该天线应该对于屋顶空间有限的爱好者及集体台来说非常具有吸引力。同时对于竞赛者来说,这样的天线的定位应该会是一副非常棒的辅助位天线。
具体参数表,来自工人舍官方网站
型号 | KA1-203 Lite | KA1-403 Lite |
覆盖频率范围(MHz) | 14-50 | 7-50 |
总单元数 | 3 | 3 |
频段范围内的单元数 | 7-10MHz | |
14-50MHz | DP | |
3 单元 | 14-50MHz | |
3 单元 | ||
最长振子长度 | 7.2 | 10.4 |
最高耐受功率(KW)<SWR:1.2以下> | 14MHz-50MHz 3kW SSB | 7-10MHz2kW 14-50MHz 3kW SSB |
最大振子半径(mm) | 38Φ | 38Φ |
主梁长度(m) | 3.8 | 3.8 |
回转半径(m) | 4.1 | 5.5 |
重量(kg) | 27 | 29 |
受风面积(㎡) | 0.49 | 0.58 |
价格 | 320000日元 | 395000日元 |
(由于川普当选,汇率急剧波动,当前日元汇率为15.2240 会有变化)
